উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
HONPHO
সাক্ষ্যদান:
ISO9001:2015/GB/T 19001-2016
মডেল নম্বার:
TS130CT-02
যোগাযোগ করুন
ভিডিও
ভিডিও

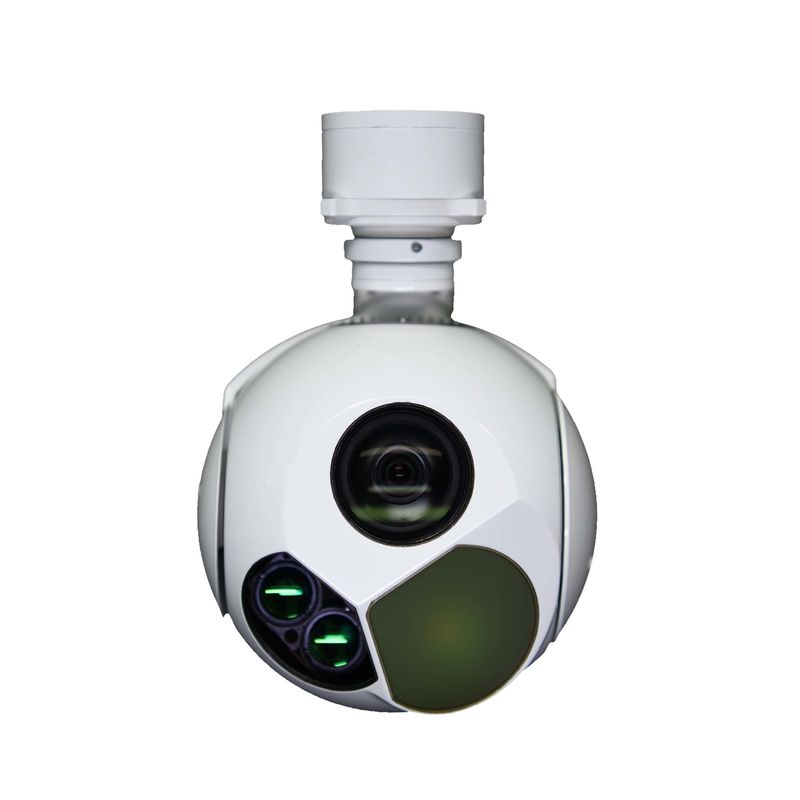

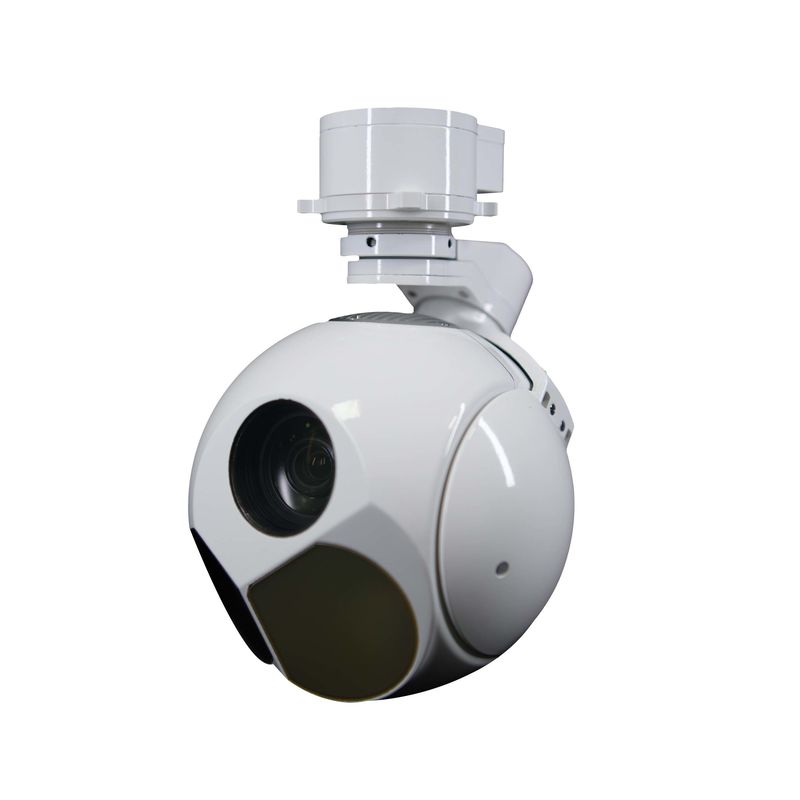

তিন অক্ষের আইআর ইও সেন্সর ইউএভি গিমবাল ক্যামেরালেজার রেঞ্জিং ফাংশন সহ
টিএস১৩০সিটি-০২ এর তিনটি আলো রয়েছে যার মধ্যে দৃশ্যমান আলো, আইআর এবং লেজার অন্তর্ভুক্ত রয়েছে, যা এটিকে আরও বিস্তৃত কাজের পরিসীমা অর্জন করতে সক্ষম করে। টিএস১৩০সিটি-০২ দীর্ঘ পরিসরের নজরদারি এবং পরিদর্শন করার জন্য একটি গিম্বল ক্যামেরা।এটি একটি 30x অপটিক্যাল জুম SONY 1/1.8 ¢ টাইপ সার্কাডিয়ান ক্যামেরা এবং একটি 35mm 12μm IR তাপ ক্যামেরা এবং 3000m লেজার দূরত্ব পরিমাপকারী। স্থিতিশীল লক্ষ্য ট্র্যাকিং এবং স্বীকৃতি সমর্থন। 3 অক্ষের উচ্চ নির্ভুলতা সঙ্গে,ক্যামেরা এর সুবিধা আছে এর' ভাল অ্যালুমিনিয়াম খাদ ঘর, বিরোধী হস্তক্ষেপ এবং তাপ অপচয়। এটি পরিদর্শন, নজরদারি, উদ্ধার এবং অন্যান্য চ্যালেঞ্জিং অ্যাপ্লিকেশনগুলির মতো দীর্ঘ পরিসরের মিশনের ইউএভি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।ই এবং অন্যান্য শিল্প অ্যাপ্লিকেশন.
কার্যাবলী
1. সনাক্তকরণ এলাকা জন্য ইনফ্রারেড ভিডিও এবং ইমেজ প্রদান
2. উচ্চ নির্ভুলতা এবং দৃশ্যমান অক্ষ স্থিতিশীল
3ভূমি লক্ষ্যবস্তু সনাক্ত এবং স্বীকৃতির ক্ষমতা
4. অনুসন্ধান, ট্র্যাকিং, লকিং, গাইডিং, ইত্যাদি কাজ মোড সমর্থন
5. সমর্থন অক্ষর ওভারলে, কাস্টম এবং প্রদর্শন
6. টার্গেট পজিশনিং এবং লেজার রেঞ্জিং সমর্থন
7. স্ব-পরীক্ষা এবংত্রুটি নির্ণয়
8ইথারনেটের মাধ্যমে ইউডিপি নিয়ন্ত্রণ এবং ভিডিও (ইউডিপি/আরটিএসপি) সংক্রমণ
9. আইআর ছদ্ম রঙের তাপমাত্রা পরিমাপ
10. ভিডিও এবং ইমেজ স্টোরেজ মধ্যে নির্মিত
বিশেষ উল্লেখ
| ইও সেন্সর | তরঙ্গদৈর্ঘ্য | 0.4μm ০.৯μm | |||
| রেজোলিউশন | ১৯২০x১০৮০ | ||||
| ফোকাল দৈর্ঘ্য | 4.৩ মিমি ∙ ১২৯ মিমি ∙ ৩০ এক্স | ||||
| এফওভি | 63০.৭° ০.৩° | ||||
| ভিডিও আউটপুট | এইচডি-এসডিআই ((১০৮০পি ৩০হার্জ) | ||||
| দূরত্ব | মানুষ: সনাক্তকরণ 6km; স্বীকৃতি 2km যানবাহন: সনাক্তকরণ 15km; স্বীকৃতি 8km | ||||
| আইআর সেন্সর | আইআর টাইপ | LWIR ((অ-শীতল) |
| তরঙ্গদৈর্ঘ্য | 8 ¢14 μm | |
| রেজোলিউশন | ৬৪০x৫১২ | |
| পিক্সেল | ১২ ইউম | |
| NETD | ৫০ মিলিমিটার | |
| ফোকাস দৈর্ঘ্য | ৩৫ মিমি/এফ১।0 | |
| এফওভি | 12.৫০x১০ | |
| দূরত্ব | মানুষঃ সনাক্তকরণ ০.৭ কিমি; স্বীকৃতি ০.২২ কিমি যানবাহন: সনাক্তকরণ ৪.২ কিমি; স্বীকৃতি ১ কিমি |
| লেজার দূরত্ব পরিমাপকারী | তরঙ্গদৈর্ঘ্য | 905nm/1535nm |
| পারফরম্যান্স | ||
| দূরত্ব | 1.5km ((3km ঐচ্ছিক) | |
| রেঞ্জিং নির্ভুলতা | ±3 |
| সার্ভো সিস্টেম | ঘূর্ণমান সীমা | ৩৬০ ডিগ্রি অবিচ্ছিন্ন প্যান, পিচঃ -110° ~+10 o | ||||
| কৌণিক নির্ভুলতাঃ | ≤2mrad | |||||
| স্থিতিশীলতার নির্ভুলতা | ≤100μrad ((1σ) ((2°/Hz,1°/Hz সুইং) | |||||
| সর্বাধিক কৌণিক গতি | ≥৫০°/সেকেন্ড | |||||
| সর্বাধিক কৌণিক ত্বরণঃ | ≥90°/S | |||||
| ট্র্যাকিং ফাংশন | গতির গতিঃ | ৩০ পিক্সেল/ফ্রেম | ||||
| টার্গেট ইমেজিং কন্ট্রাস্টঃ | ৮% | |||||
| টার্গেট ইমেজিং পিক্সেল (মিনি) | ৪x৩ পিক্সেল | |||||
| সমর্থন | কার্যকারিতা হ্রাস ছাড়াই অ্যান্টি-অক্লেশন | |||||
| ইন্টারফেস | যোগাযোগ ইন্টারফেস | RS422 x1 ((TTL ঐচ্ছিক) | |||
| ভিডিও আউটপুট | ইথারনেট | ||||
ছবি
যান্ত্রিক অঙ্কন
অপটিক্যাল প্ল্যাটফর্ম ট্র্যাকিং সিস্টেমের কাজ নীতি
ট্র্যাকিং সিস্টেম প্রথমে লক্ষ্যবস্তুটির সন্ধান করে আরো দেখা-কিন্তু-কম দেখা মোডে, এবং তারপর লক্ষ্যবস্তুর চিহ্ন খুঁজে পেলে কম দেখা-কিন্তু-আরো দেখা মোডে স্যুইচ করে।ট্র্যাকিং বলতে বোঝায় সময়ের সাথে সাথে একটি চলমান লক্ষ্য স্থির করার প্রক্রিয়াযখন একটি ট্র্যাকিং সিস্টেম একটি অপটোইলেকট্রনিক সেন্সর ব্যবহার করে (যেমন, একটি চার্জ-কপলড ডিভাইস (সিসিডিঃ চার্জ-কপলড ডিভাইস)) লক্ষ্যবস্তুর গতির একটি ছবির ক্রম অর্জন করতে,আমরা এটাকে অপটোইলেকট্রনিক ট্র্যাকিং সিস্টেম বলি।. ফোটো ইলেকট্রিক ট্র্যাকিং সিস্টেমগুলি সাধারণত কম্পোজিট-অক্ষ ট্র্যাকিং প্রযুক্তি ব্যবহার করে, যা দুটি ড্রাইভ ইউনিট, র্যাক এবং যথার্থ ট্র্যাকিং স্টেজকে জড়িত। প্রথমত,র্যাককে নির্দেশক সংকেত অনুযায়ী অবস্থান ঘোরানোর সংকেত বের করতে হবে।, এবং তার নিজের ঘূর্ণন দ্বারা একটি বড় দৃশ্য ক্ষেত্র এবং কম নমুনা ফ্রিকোয়েন্সি সঙ্গে রুক্ষ আবিষ্কারক লক্ষ্য প্রদর্শিত,এবং একটি বড় ভ্রমণ পরিসীমা এবং কম ট্র্যাকিং নির্ভুলতা নিয়ন্ত্রণ লুপ টর্ক দ্বারা চালিত সঙ্গে অবস্থান ফলাফল পেতেঘন ডিটেক্টরের ট্র্যাকিং ত্রুটির হ্রাসের ভিত্তিতে, র্যাক সার্ভো সিস্টেম দ্বারা উত্পন্ন লক্ষ্য ট্র্যাকিংয়ের অবশিষ্ট অবশিষ্টাংশ সেকেন্ডারি ট্র্যাকিংয়ে প্রবেশ করে।স্পষ্টতা ট্র্যাকিং প্ল্যাটফর্ম ছোট দৃশ্য ক্ষেত্র এবং উচ্চ sampling ফ্রিকোয়েন্সি সঙ্গে সূক্ষ্ম আবিষ্কারক থেকে প্রাপ্ত লক্ষ্য পরিমাণ দ্বারা মোটর চালিত, এবং অপটিকাল অক্ষ নির্দেশের চূড়ান্ত নির্ভুলতা ছোট ভ্রমণ পরিসীমা এবং উচ্চ ট্র্যাকিং নির্ভুলতার সাথে ট্র্যাকিং পারফরম্যান্সের অধীনে প্রাপ্ত হয়।অপটিক্যাল ট্র্যাকিং সিস্টেমের চূড়ান্ত কাজটি ডিভাইস এবং লক্ষ্যবস্তুর মধ্যে দৃশ্যমান অক্ষের ত্রুটি ক্রমাগত হ্রাস করা.
