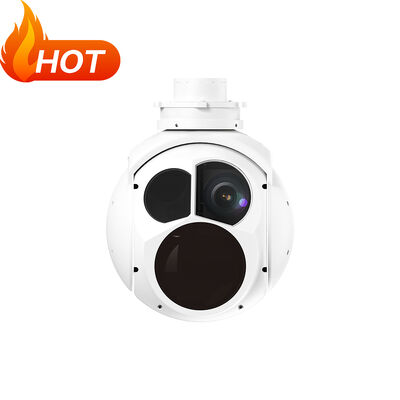

【TS170C】লেজার রেঞ্জফাইন্ডার সহ টু অ্যাক্সিস অপটিক্যাল LWIR ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম

পণ্য

ইউএভি ইনফ্রারেড ক্যামেরা

যোগাযোগ করুন

export@honpho.com

+8618780040180

এখনই যোগাযোগ করুন

【TS170C】লেজার রেঞ্জফাইন্ডার সহ টু অ্যাক্সিস অপটিক্যাল LWIR ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম

MOQ:	1
মূল্য:	negotiable
স্ট্যান্ডার্ড প্যাকেজিং:	এয়ার প্যাকিং কেস
সরবরাহ ক্ষমতা:	প্রতি মাসে 30 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

HONPHO

সাক্ষ্যদান

ISO9001:2015/GB/T 19001-2016

মডেল নম্বার

TS170C

পণ্যের নাম:

ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম

মাত্রা:

≤Φ170 মিমি × 221 মিমি

≤2.55 কেজি

কৌণিক নির্ভুলতা:

≤2mrad

ঘূর্ণন সীমা:

360° continuous Pan; 360° একটানা প্যান; Pitch: -110°~+10° পিচ: -110°~+10°

ভোল্টেজ:

24V

বিশেষভাবে তুলে ধরা:

LWIR ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম
,
2axis ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম
,
24V ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং

পণ্যের বর্ণনা

লেজার রেঞ্জফাইন্ডার সহ দুটি অক্ষের অপটিক্যাল LWIR ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম

TS170C হল দৃশ্যমান আলো, তাপীয় এবং লেজার সেন্সর সহ একটি 2 অক্ষের অপটিক্যাল ক্যামেরা। যা এটিকে একাধিক পরিবেশে স্থিতিশীল ভিডিও এবং ছবি সরবরাহ করতে সক্ষম করে। তাপীয় সেন্সর থাকার কারণে এটি রাতে কাজ করে এবং লেজার রেঞ্জফাইন্ডার এটিকে লক্ষ্যবস্তু সনাক্তকরণ এবং ট্র্যাক করার গুরুত্বপূর্ণ ক্ষমতা দেয়। এছাড়াও, ইও এবং আইআর থার্মাল ক্যামেরার উচ্চ রেজোলিউশন টার্গেট ট্র্যাকিং ফাংশনের উচ্চ স্থিতিশীলতা নিশ্চিত করে।

ফাংশন

1. সনাক্তকরণ এলাকার জন্য ইনফ্রারেড ভিডিও এবং ছবি সরবরাহ করুন

2. উচ্চ নির্ভুলতা ভিজ্যুয়াল অক্ষ স্থিতিশীলতা ফাংশন

3. স্থল লক্ষ্য সনাক্তকরণ এবং স্বীকৃতি ক্ষমতা সহ

4. অনুসন্ধান, ট্র্যাকিং, লক, গাইডিং, ইত্যাদি সমর্থন করে

5. অক্ষর ওভারলে, কাস্টম এবং ডিসপ্লে ফাংশন সহ;

6. স্ব-পরীক্ষা এবং ফল্ট ডায়াগনোসিস ফাংশন সহ

7. টার্গেট পজিশন এবং লেজার রেঞ্জিং সমর্থন করে

8. স্ব-নিরীক্ষণ এবংত্রুটি নির্ণয়

স্পেসিফিকেশন

ইও সেন্সর তরঙ্গদৈর্ঘ্য 0.4μm～0.9μm

রেজোলিউশন 1920x1080

ফোকাল দৈর্ঘ্য 4.3mm～129mm(30X)

FOV 63.7°～2.3°

ভিডিও আউটপুট HD-SDI(1080P 30Hz)

দূরত্ব মানুষ: সনাক্তকরণ 6km; স্বীকৃতি 2km যানবাহন: সনাক্তকরণ 15km; স্বীকৃতি 8km

আইআর সেন্সর আইআর প্রকার LWIR(আন-কুলড)

তরঙ্গদৈর্ঘ্য 8～14μm

রেজোলিউশন 640x512

পিক্সেল 12um

NETD 40mk

ফোকাস দৈর্ঘ্য 63mm/F0.83

FOV 6.9º×5.5º

দূরত্ব মানুষ: সনাক্তকরণ 1.8km; স্বীকৃতি 0.4km
যানবাহন: সনাক্তকরণ 10km; স্বীকৃতি 2.5km

লেজার রেঞ্জফাইন্ডার তরঙ্গদৈর্ঘ্য 1535nm

পারফরম্যান্স

পরিসীমা দূরত্ব 4km

পরিসীমা নির্ভুলতা ±2

সার্ভো সিস্টেম ঘূর্ণন সীমা 360º অবিচ্ছিন্ন প্যান, পিচ: -110° ~+10 º

কৌণিক নির্ভুলতা: ≤2mrad

স্থিতিশীলতা নির্ভুলতা ≤100μrad(1σ)(2°/Hz,1°/2Hz)

সর্বোচ্চ কৌণিক গতি ≥50°/s

সর্বোচ্চ কৌণিক ত্বরণ: ≥90°/S²

ট্র্যাকিং ফাংশন গতির গতি: 30pixel/frame

লক্ষ্য চিত্র বৈসাদৃশ্য: 8%

লক্ষ্য চিত্র পিক্সেল(মিনি) 4x3 পিক্সেল

সমর্থন ফাংশন ক্ষতি ছাড়াই অ্যান্টি-অক্লুশন

ইন্টারফেস যোগাযোগ
ইন্টারফেস RS422 x2(TTL ঐচ্ছিক)

ভিডিও আউটপুট HDSDI(ইথারনেট ঐচ্ছিক)

যান্ত্রিক অঙ্কন
